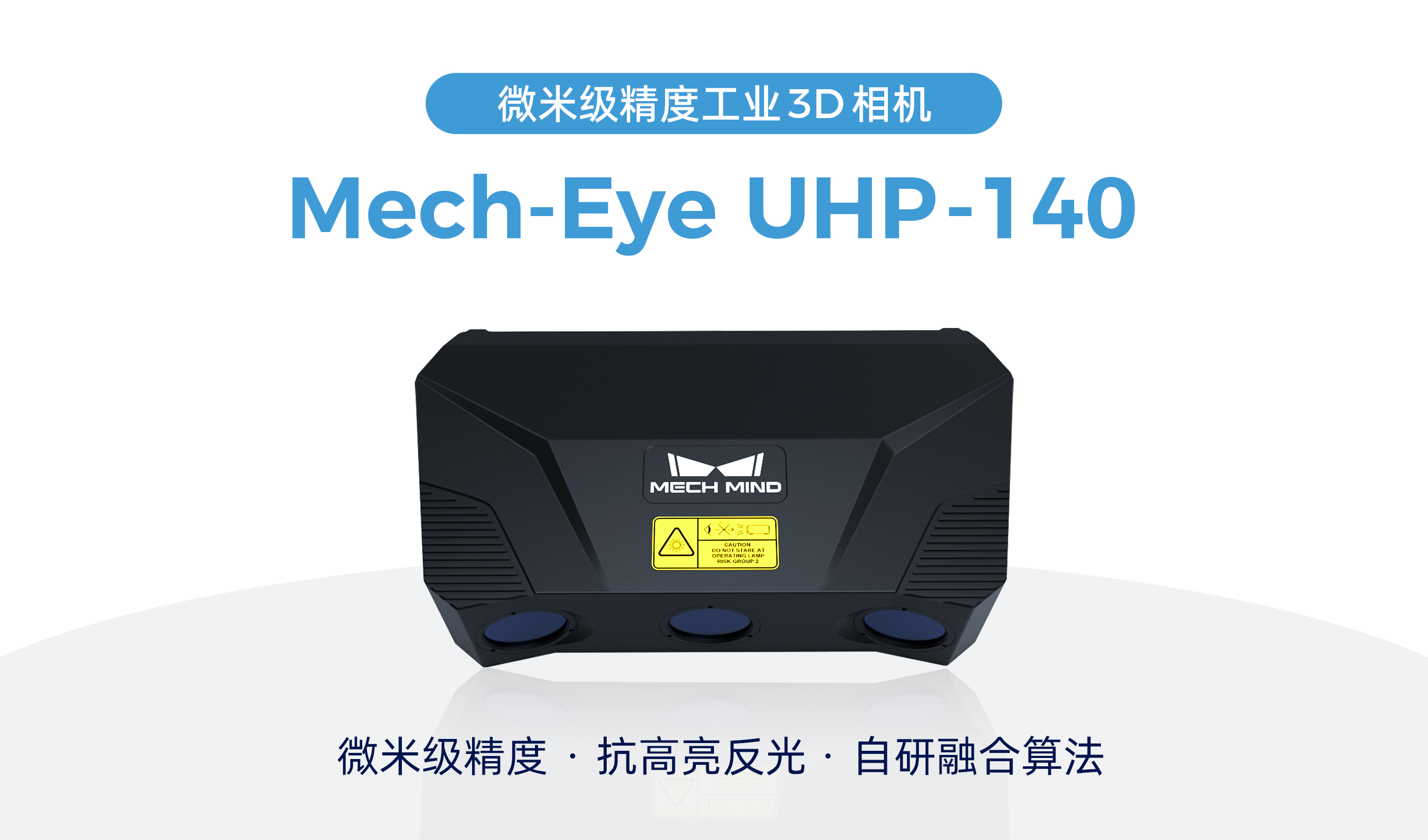

近日，梅卡曼德正式對外發布全新微米級精度工業3D相機Mech-Eye UHP-140，該款3D相機是梅卡曼德針對汽車等行業檢測/量測類需求而研發的一款產品，可廣泛應用于汽車零部件生產和組裝等工藝中位置度、間隙、面差等檢測/量測類應用。
基于先進自研光學技術和智能算法，Mech-Eye UHP-140精度達微米級，對高亮工件成像效果優異，可有效應對因工件結構復雜、材質多樣以及存在高亮漆面、異形反光等復雜情況對光學檢測造成的干擾，提升質量檢測和監控水平，助力汽車等行業實現高質量制造生產。
Mech-Eye UHP-140作為梅卡曼德全新工業級3D相機Mech-Eye UHP系列的首發產品，已成功部署于全球多個汽車主機廠的眾多應用中。
產品優勢
01?
全新自研融合成像算法，有效減少視覺盲區，成像效果更優異
Mech-Eye UHP-140 采用全新自研融合成像算法，能夠有效填補單目相機視覺盲區，可對存在微小視覺盲區的工件生成細節完整、清晰的點云數據。在汽車行業檢測/量測中，即使微小的誤差也會影響車身裝配的效果。以車身裝配過程中最常見的定位孔——圓孔為例，圓孔在加工過程中會產生倒角，其邊緣的倒角處于視覺盲區內（寬度一般在0.1 mm-0.6 mm不等），這對傳統相機的成像能力提出了挑戰。

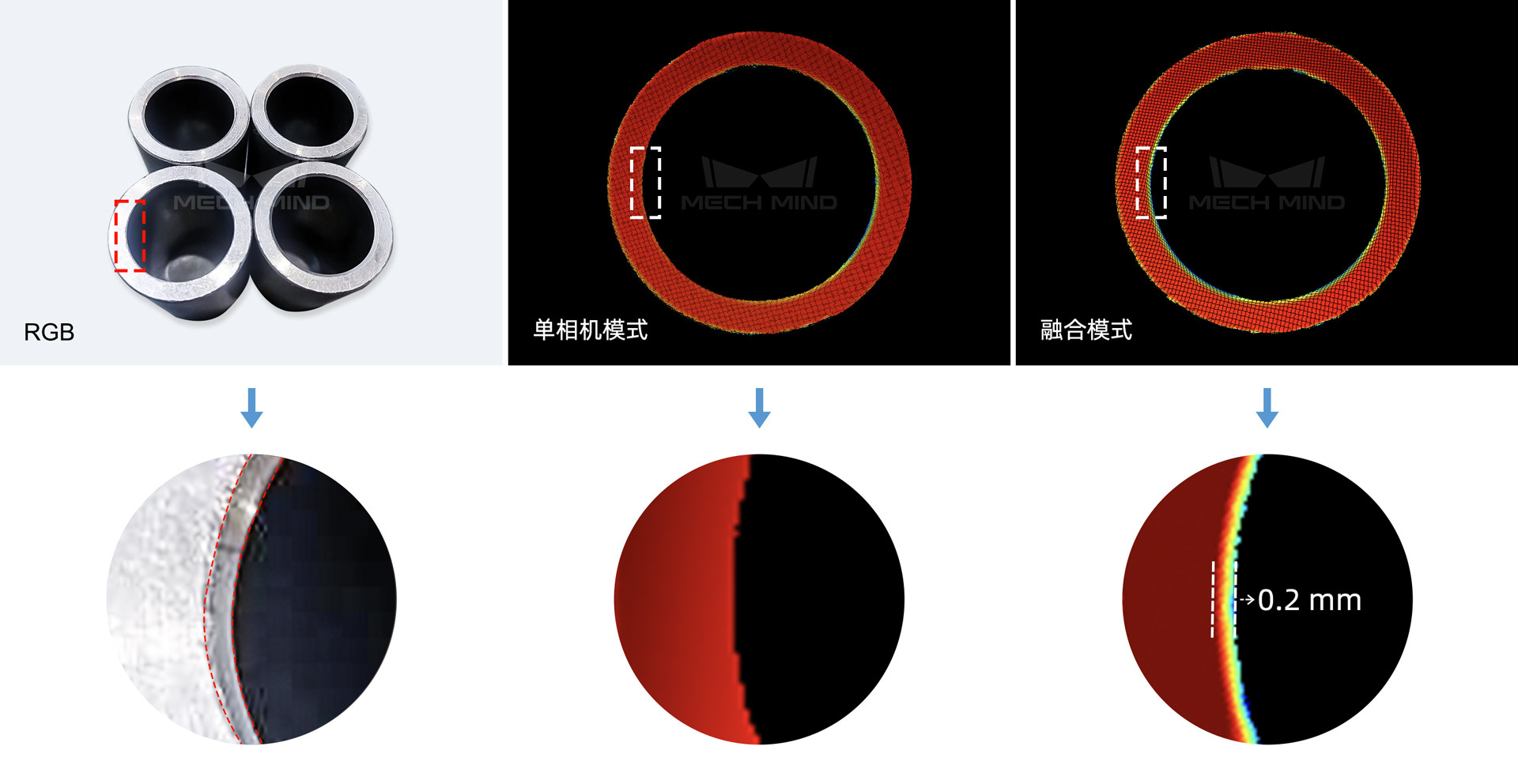

我們用Mech-Eye UHP-140對圓孔進行了點云數據采集，如圖所示，相比于單相機模式，Mech-Eye UHP-140 能夠?qū)⑻幵谝曈X盲區、尺寸微小的倒角完整、清晰呈現，點云效果優異。
存在倒角的圓孔，Mech-Eye UHP-140 @ 0.3 m，點云按高度渲染
02?
全新自研抗反光三維重建算法，避免異形反光件點云缺失
對于凹陷反光、容易散光的金屬件等各類常見工件，針對表面高亮的問題，傳統算法可通過調節曝光和拍照角度進行解決，但異形反光件往往很難找到合適的角度。Mech-Eye UHP-140采用了全新自研抗反光三維重建算法，能夠有效抑制異形、較強反光的干擾，確保高質量點云數據輸出，更好應對汽車檢測/量測現場工件結構復雜、材質多樣的問題。

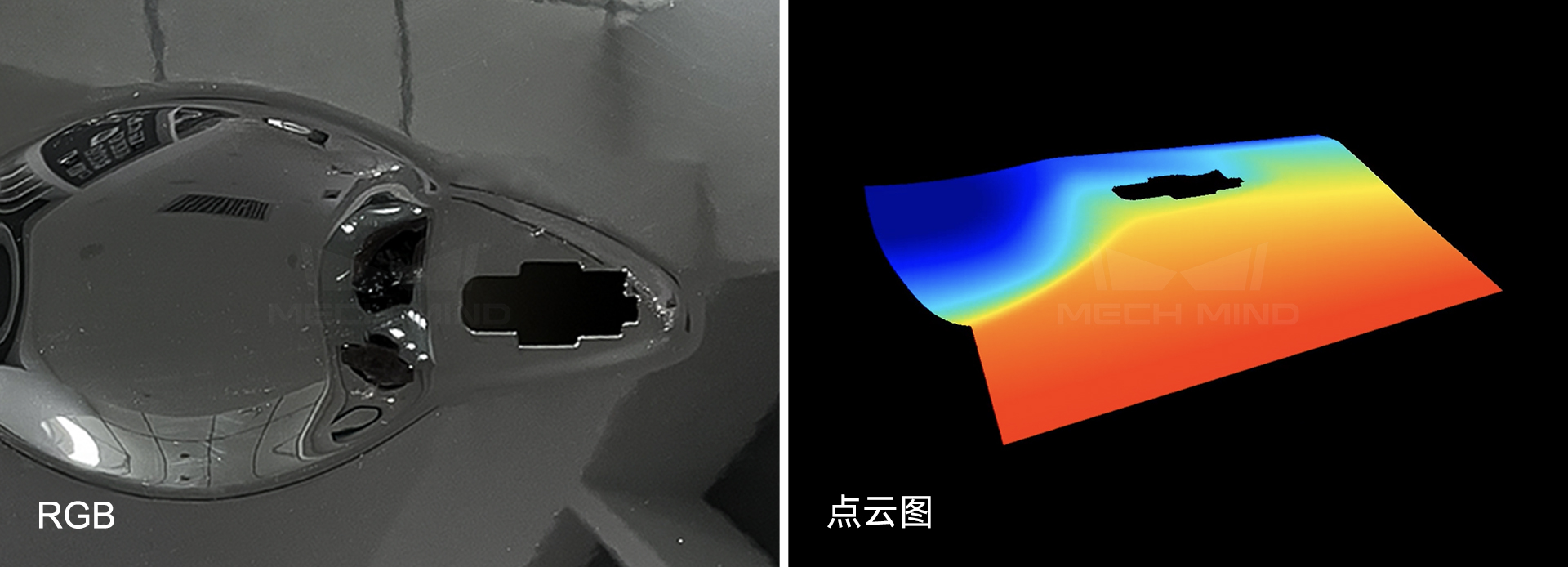

高亮凹陷的漆面車門，把手位置容易散光，Mech-Eye UHP-140 @ 0.3 m，點云按高度渲染

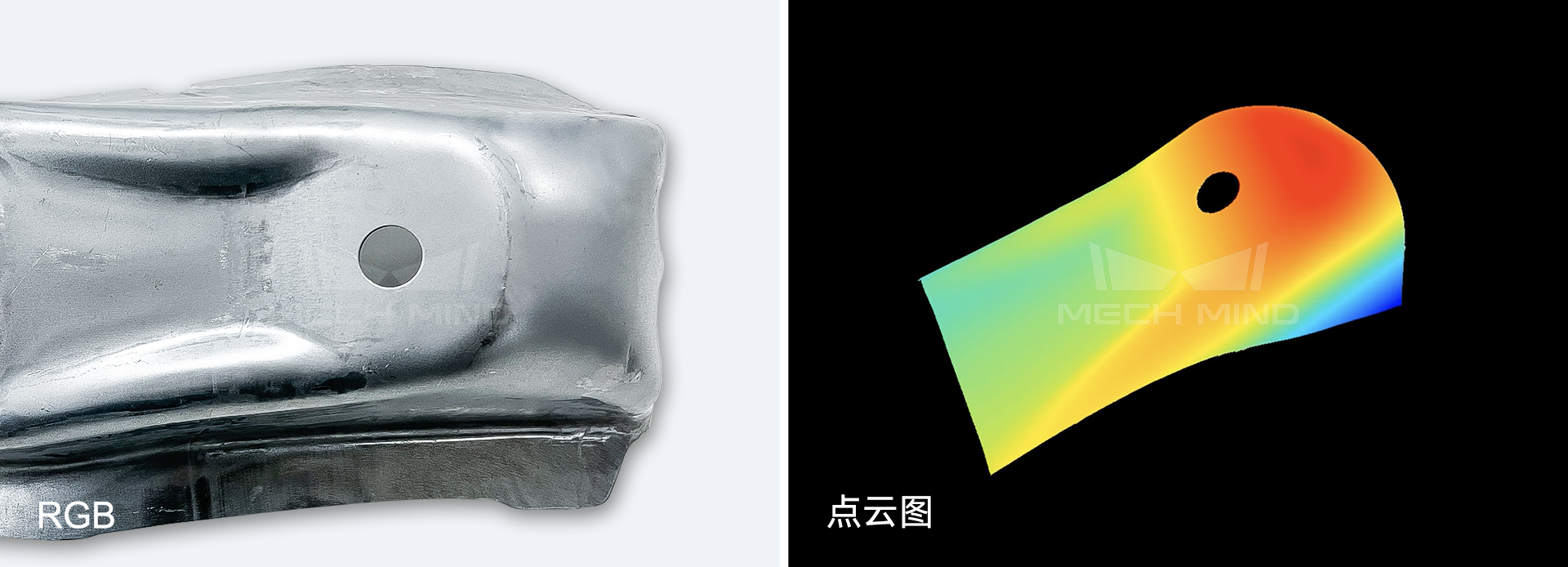

表面反光且存在凹陷的鈑金件，Mech-Eye UHP-140 @ 0.3 m，點云按高度渲染

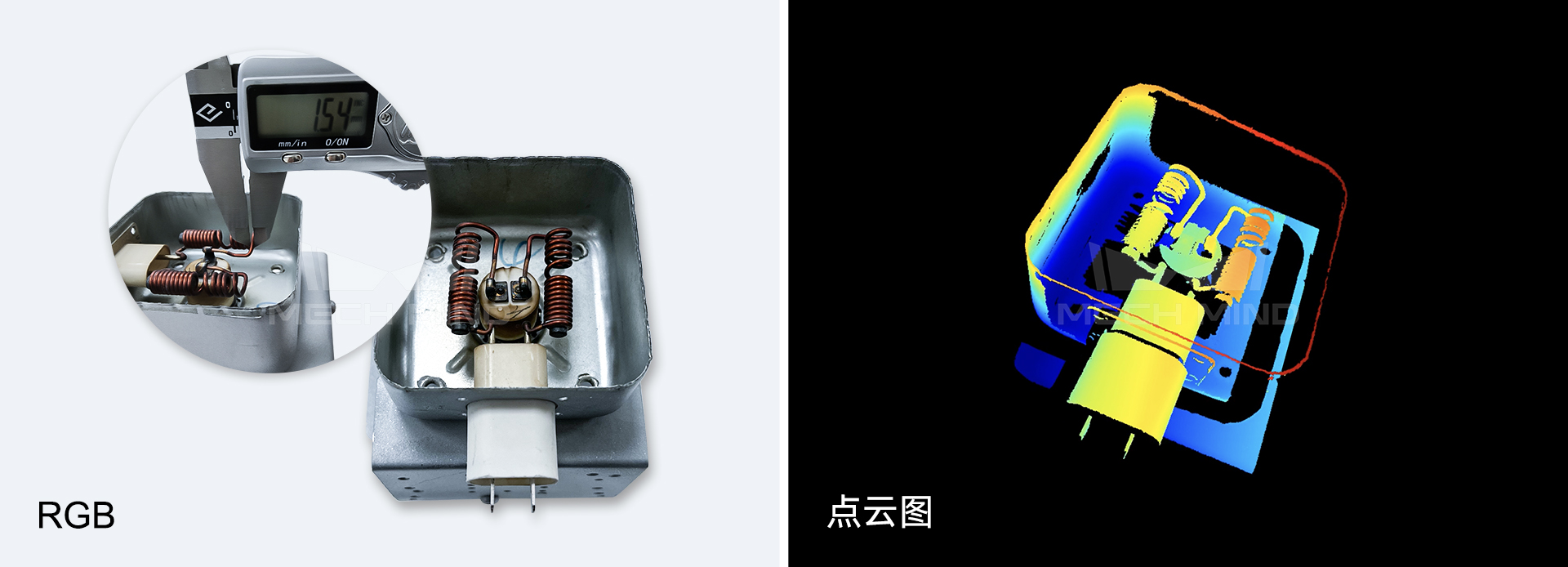

直徑約為1.5mm且表面反光的漆包銅線，Mech-Eye UHP-140 @ 0.3 m，點云按高度渲染
03?
先進光學設計，測量精度極高，成像更穩定
梅卡曼德經過在客戶現場長期調研發現，在汽車等行業典型應用中，對檢測/量測的精度要求極高。基于先進光學設計，Mech-Eye UHP-140的鏡頭畸變僅為傳統鏡頭的1/5，其測量精度達0.03 mm（符合德國VDI/VDE 2634 Part II標準要求），Z向單點重復精度達2.6 μm，Z向區域重復精度達0.09 μm。Mech-Eye UHP-140在保證超高精度檢測/量測結果輸出的同時，掃描速度完全滿足實際現場需求，相機成像質量更穩定。
04?
體積緊湊，接口開放，靈活度高，可迅速部署各類檢測/量測應用
Mech-Eye UHP-140 體積緊湊，重量輕，能夠減少機器人負載，適合安裝于機械臂末端使用，靈活應對汽車零部件生產和組裝等工藝中的檢測/量測問題。Mech-Eye UHP-140提供多語言、多平臺的SDK選擇，接口開放，部署簡單。可選擇搭配Mech-Vision圖形化機器視覺軟件、Mech-Viz機器人智能編程環境使用，輕松、快速部署各類檢測/量測應用。
05?
工業級設計，以更好應對實際現場挑戰
此外，Mech-Eye UHP-140外殼依舊采用航空鋁合金材質，全封閉設計。IP65防護等級，已通過CE、FCC、VCCI及RoHS等多項國際認證，可應對粉塵、震動、潮濕、電磁干擾、高溫等惡劣環境。

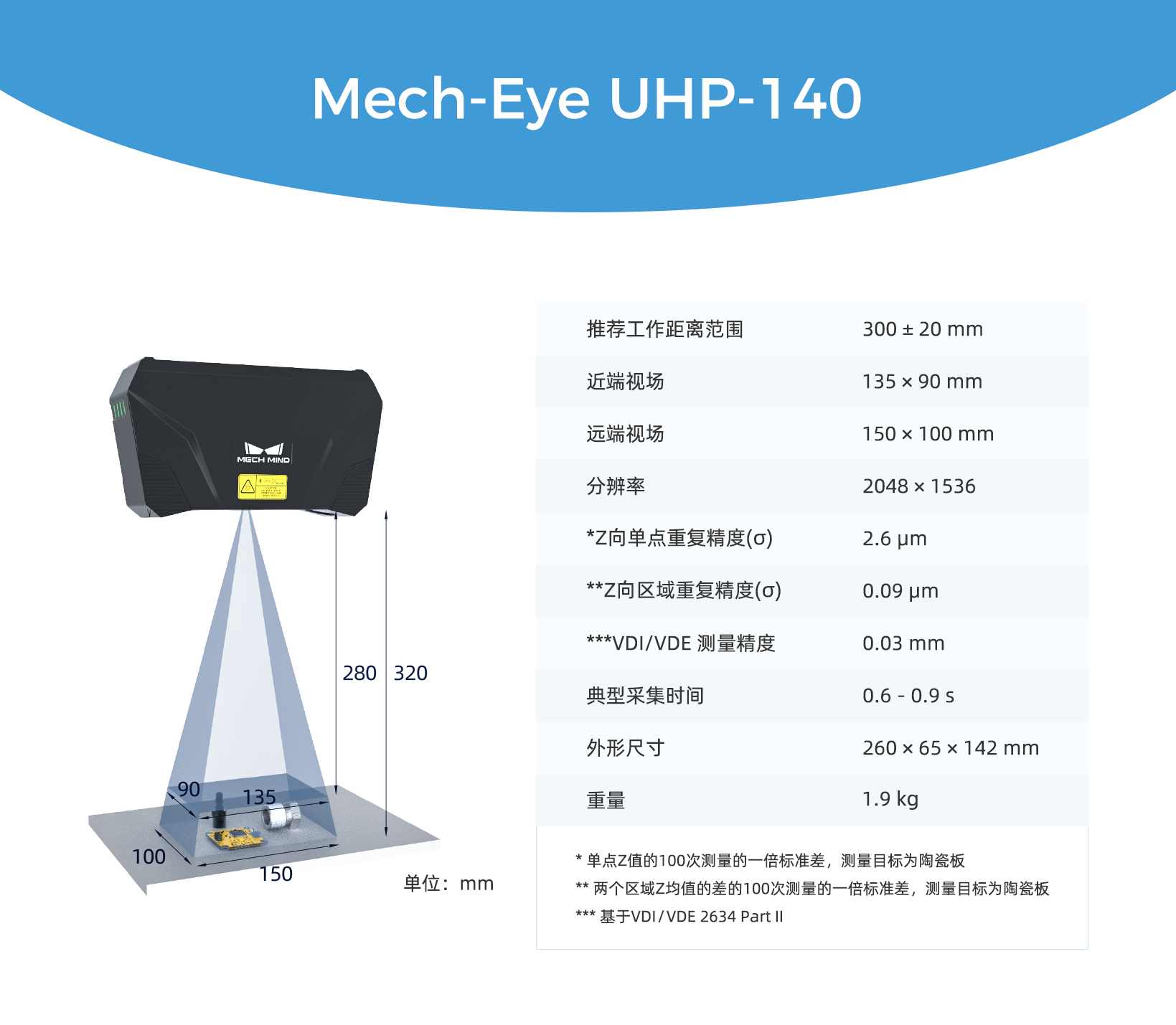

產品參數
應用實例

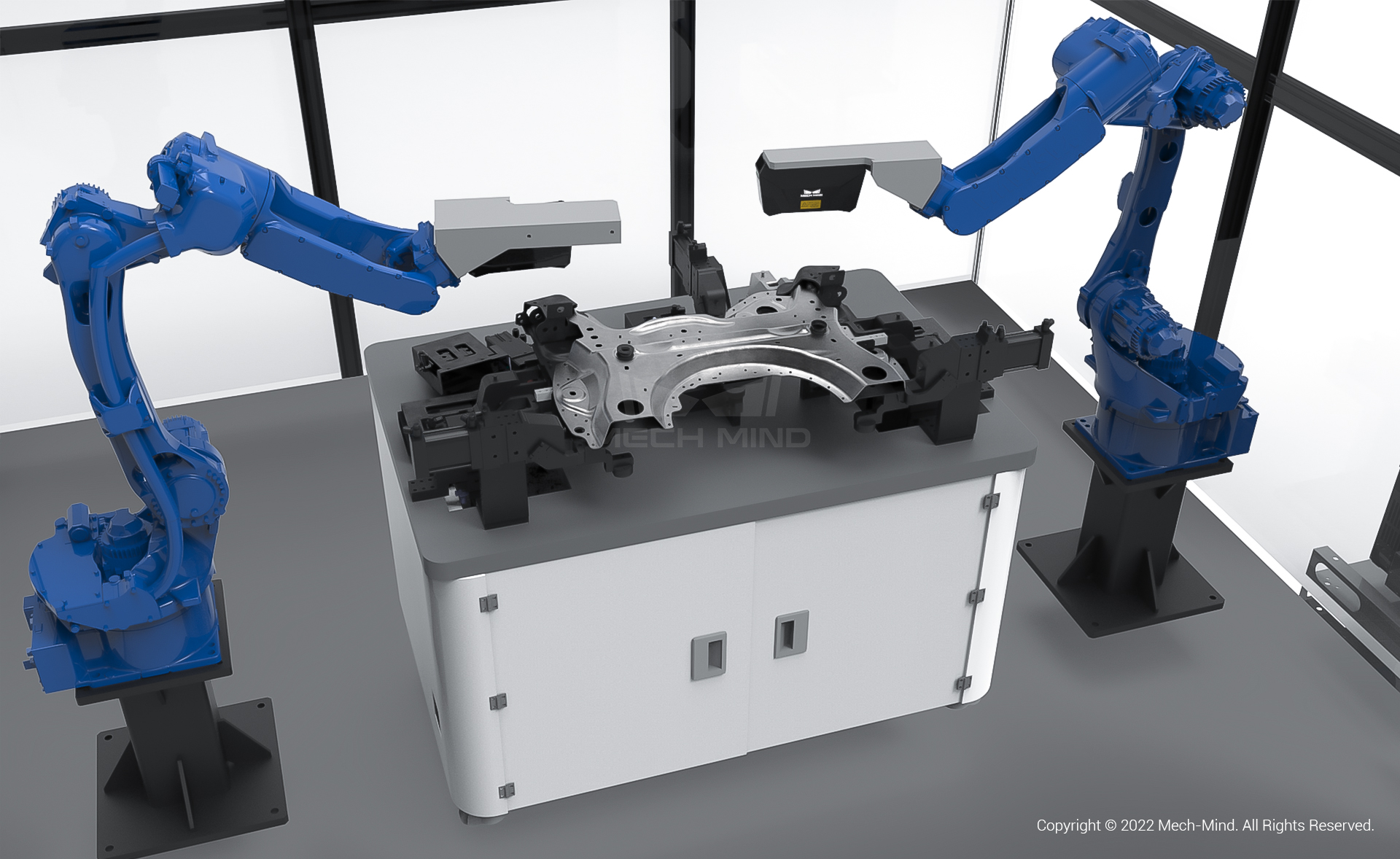

某大型汽車主機廠——視覺引導副車架測量
項目背景：?
此項目服務對象為國際某大型汽車主機廠。在客戶焊裝車間，需要對大型工件副車架的各個裝配特征的關鍵參數進行測量，主要包括各類孔徑、位置度、平面度、同軸度等形位公差，避免由于單個部件的誤差過大影響最終的裝配效果。
項目優勢：
Mech-Eye UHP-140 工業級3D相機，超高精度，可對表面有較強反光的副車架特征孔位生成高質量點云數據；?
自研智能測量算法，可應對多種特征類型，如普通圓孔、螺紋孔、螺柱、腰型孔等，測量精度高；
多相機多機器人協同工作，靈活應對不同位置的特征孔位，快速完成各類大型工件的測量任務；
智能規劃機器人運動路徑，有效應對現場空間緊湊的問題，防止碰撞；
可對測量數據進行整理，支持自定義篩選歷史記錄并輸出測量報表。
質量監控一直是汽車等行業生產制造的關鍵環節，做好質量監控對汽車等行業高質量發展至關重要。Mech-Eye UHP-140作為梅卡曼德為汽車等行業檢測/量測而研發的一款工業級3D相機，能夠讓質量檢測更加智能化、柔性化，助力汽車等行業制造廠商高效精益生產。未來，Mech-Eye UHP系列還將陸續推出更多型號，并在更多領域進行應用部署，幫助客戶切實提高檢測/量測能力，做好品質監控和效率提升。
Mech-Eye UHP-140 現已上線發售，如您想獲取樣機，或希望了解更多關于Mech-Eye UHP系列的信息，請點擊發送郵件至info@mech-mind.net，我們將竭誠為您服務。
